Модуль передатчика Happymodel ExpressLRS ES900TX V3 915MHz

Описание Модуль передатчика Happymodel ExpressLRS ES900TX V3 915MHz

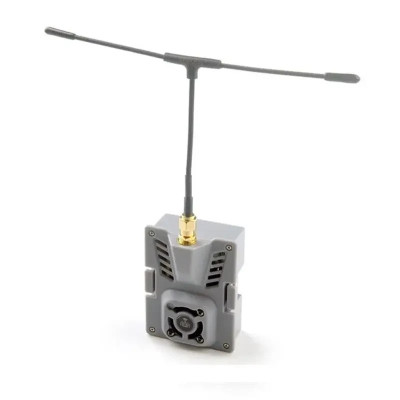

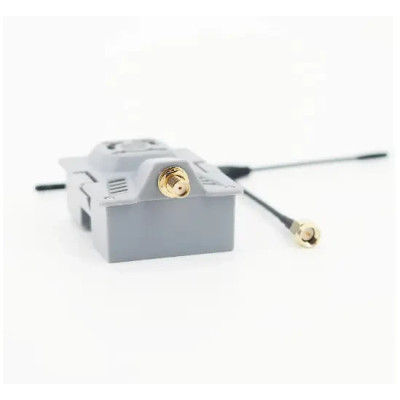

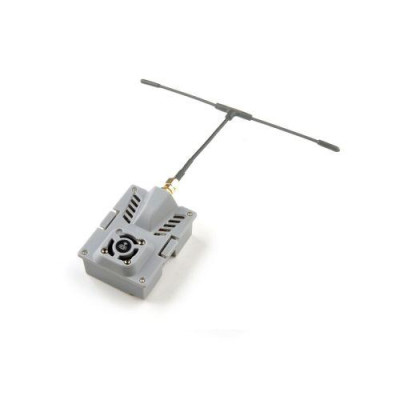

Передающий модуль Happymodel ES900TX V3 представляет собой устройство для беспроводной передачи данных на дальние расстояния с частотой 915MHz, разработанное и спроектированное на основе открытого программного обеспечения ExpressLRS. Данный модуль отличается сверх дальностью, стабильной работой, низкой задержкой и работает по принципу plug and play. Алюминиевый радиатор специально адаптирован для стабильной работы модуля в условиях высокой мощности.

V3 версия отличается тем, что модуль уже полностью собран и готов к использованию. Также изменился цвет корпуса с чёрного, на светло-серый.

Happymodel ES900TX совместим с большинством пультов дистанционного управления на прошивке OpenTX, в частности Radiomaster TX16S, Jumper T12, T16 и T18.

ХАРАКТЕРИСТИКИ

• Частота RF: 915MHz
• Максимальная выходная мощность: < 33dBm (при мощности более 27dBm рекомендуется добавить вентилятор для принудительного охлаждения)
• Вход VCC: 5 ~ 13V, рекомендуется 5 ~ 9V
• Процессор: ESP32 + ESP8285
• RF чип: SX1276IMLTRT
• Загрузка прошивки: WiFi или ExpressLRS конфигуратор
• Антенный разъем: SMA jack
• Размер: 55 x 39 x 11мм (включая радиатор)
• Вес: 23г (без антенны)

РЕКОМЕНДАЦИИ

Процедура привязки модуля ES900TX к приёмнику ES900RX:

• Подайте питание на ES900RX, дождитесь, пока красный светодиод на ES900RX не погаснет, немедленно выключите питание и затем повторите вышеупомянутые шаги. Когда ES900RX включается в третий раз, красный светодиодный индикатор начинает быстро мигать дважды, что означает, что ES900RX переходит в режим привязки.
• Вставьте модуль ES900TX или ES915TX в радиопередатчик и выберите внешний радиочастотный режим для протокола CRSF, затем вы можете найти меню ELRS в радиосистемах, войдите в ELRS и нажмите [Bind], красный светодиод на модуле ES900RX выключится, затем начнёт медленно мигать и, наконец, начнёт гореть постоянно, это означает успешную привязку радио аппаратуры и приёмника.

Обновление прошивки приёмника ES900RX по Wi-Fi:

• Переведите ES900RX в режим привязки, а затем подождите около 1 минуты, не привязывая его, тогда ES900RX автоматически перейдет в режим Wi-Fi, вы можете подключиться к Wi-Fi хот-спот «ExpressLRS RX», введя пароль «expresslrs»
• Посетите веб-сайт обновления прошивки, введя «10.0.0.1» и выберите правильную прошивку, затем нажмите «обновить», подождите около 1-2 минут, процесс обновления завершится, и вы увидите «обновление прошивки выполнено успешно и перезагрузка», что означает, что обновление завершено.

Прошивка ExpressLRS постоянно совершенствуется и обновляется, поэтому производитель рекомендует обновление прошивки модуля через конфигуратор ExpressLRS.
